Die Elektrik entrümpeln und aufräumen Teil 1

Bisheriger Elektrik-Stand

In einem meiner älteren Beiträge

ist ein ziemliches Kabeldurcheinander erkennbar. Vieles sind Altlasten, mal kurz und schnell eingebautes Zeugs usw.

Mittlerweile habe ich aber diverse Rollen KFZ Leitung in vielen Farben. Es wird also Zeit die Elektrik etwas auf Vordermann zu bringen.

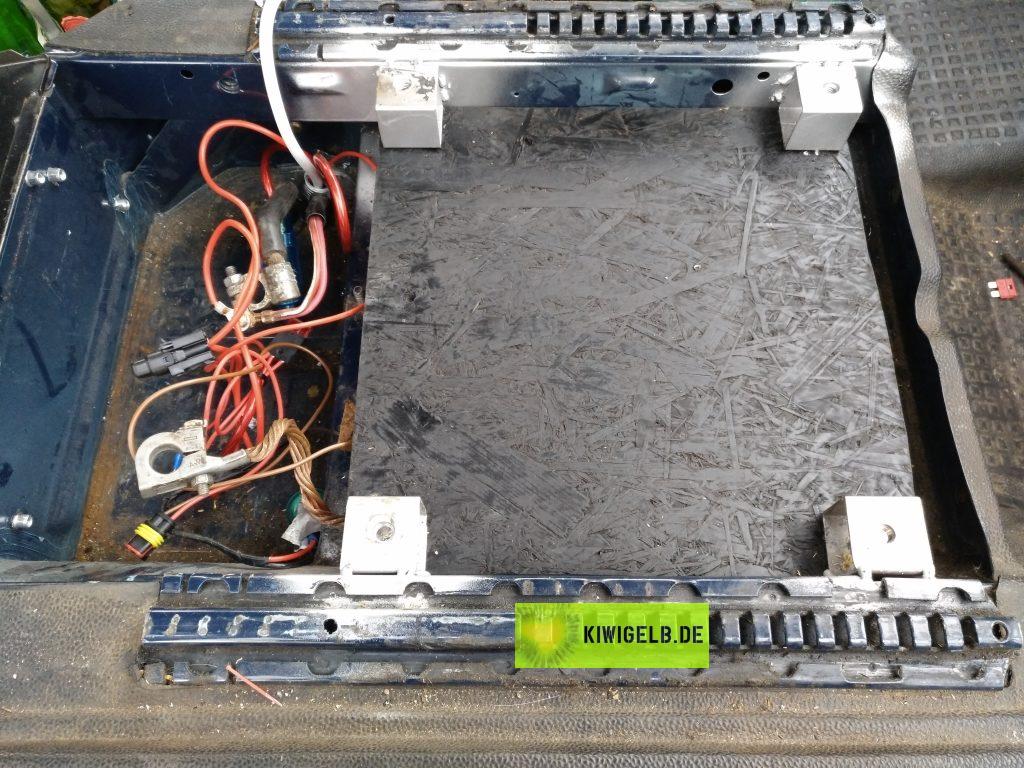

Unterbau unter dem Beifahrersitz

Begonnen habe ich jetzt unter dem Beifahrersitz, hier befindet sich aktuell die Starterbatterie. Diese soll aber bald umziehen und einer 2. Aufbaubatterie Platz machen. Angeschlossen an diese Batterie ist aktuell ein 70 mm² Kabel vom Anlasser zur Starterbatterie  dieses bleibt auch später erhalten.  Zusätzlich ein nicht abgesichertes Kabel zum Kühlerlüfter und ein nicht abgesichertes Kabel zur Zentralelektrik. Außerdem noch das Kabel rüber zum Fahrersitz zur Aufbaubatterie, eine Leitung nach hinten für die Motorsteuerung und eine Leitung für einen Ladeanschluss.

Diese sollen nun etwas entwirrt und natürlich auch alle abgesichert werden.

4-fach Verteiler

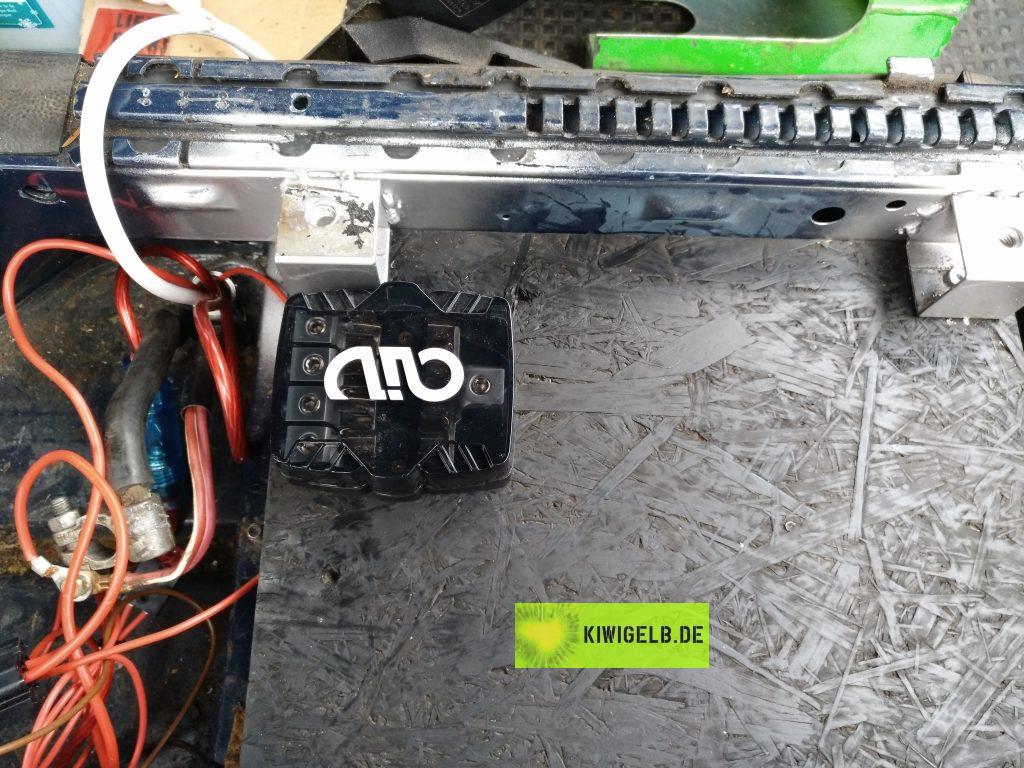

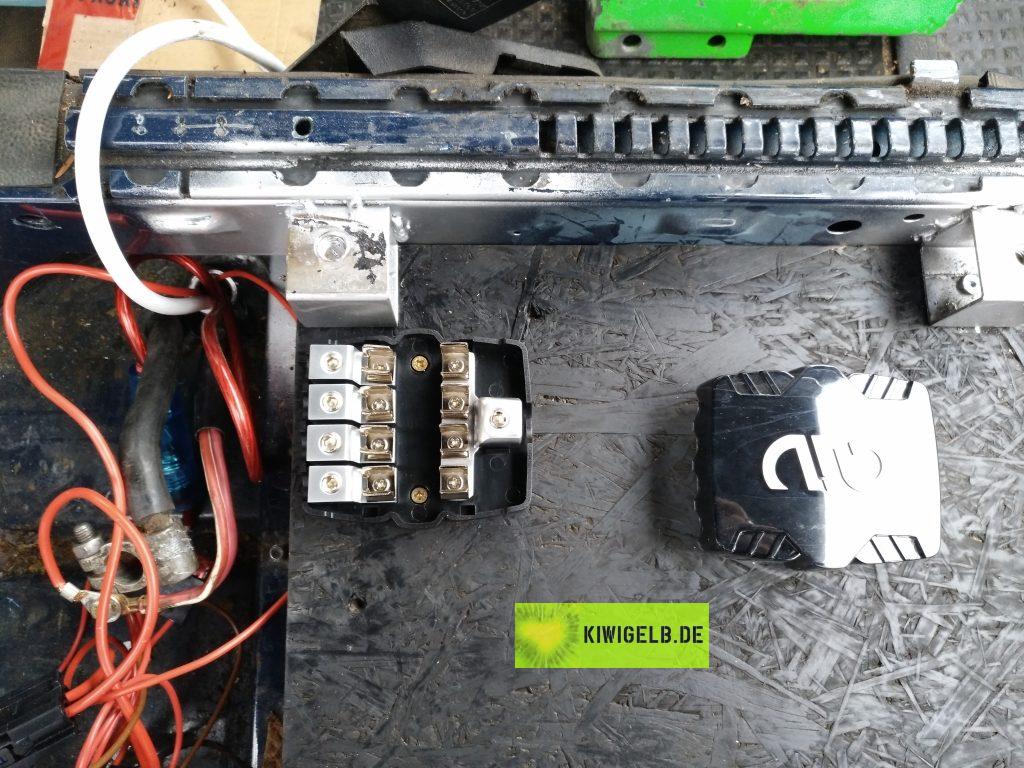

Auf eine Grundplatte habe ich einen 4-fach Verteiler montiert.

  • Eingang:  das dicke Kabel von hinten werde ich vorher mit einem Zwischenstück reduzieren.
  • erster Ausgang: Kühlerlüfter
  • zweiter Ausgang: Zentralelektrik
  • dritter Ausgang: Motorsteuerung
  • vierter Ausgang: Aufbaubatterie

Das Kabel für den Ladeanschluss ist schon abgesichert und wird dazu geklemmt.

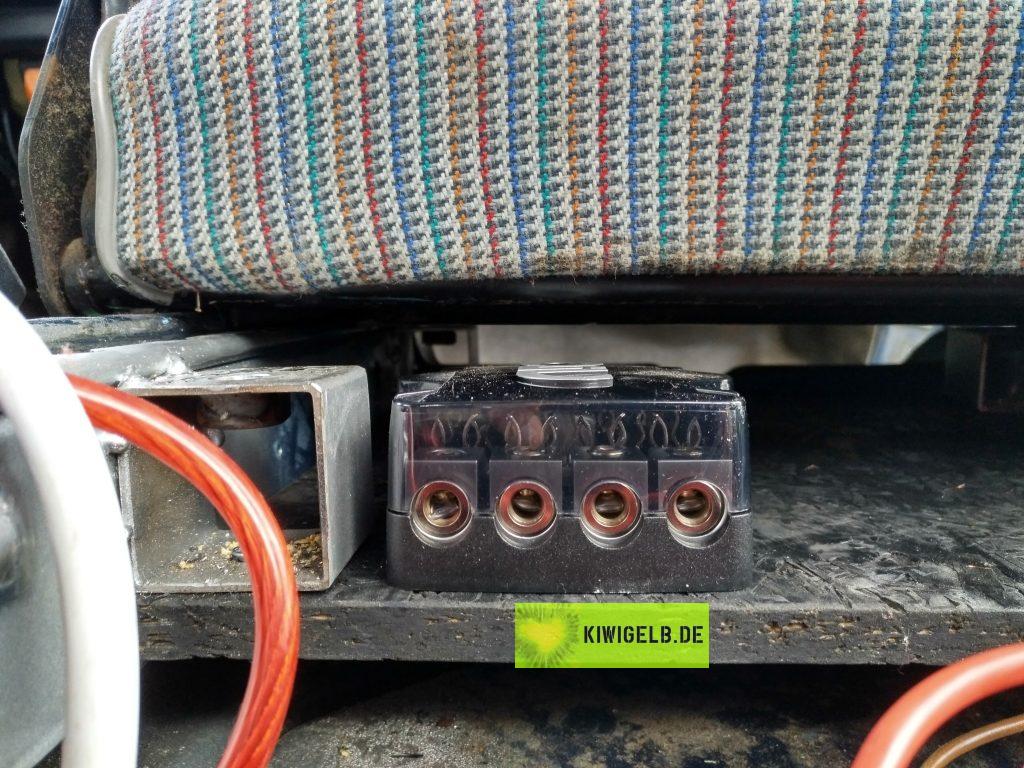

Alles passt wunderbar unter den Sitz.

Natürlich muss ich jetzt eine weitere Sorte Ersatzsicherungen mitführen, die zusätzliche Sicherheit ist es mir aber Wert.

Weiter geht es bei Teil 2
